3 가변저항, LCD 제어하기

메이커K 2019. 11. 22. 05:07

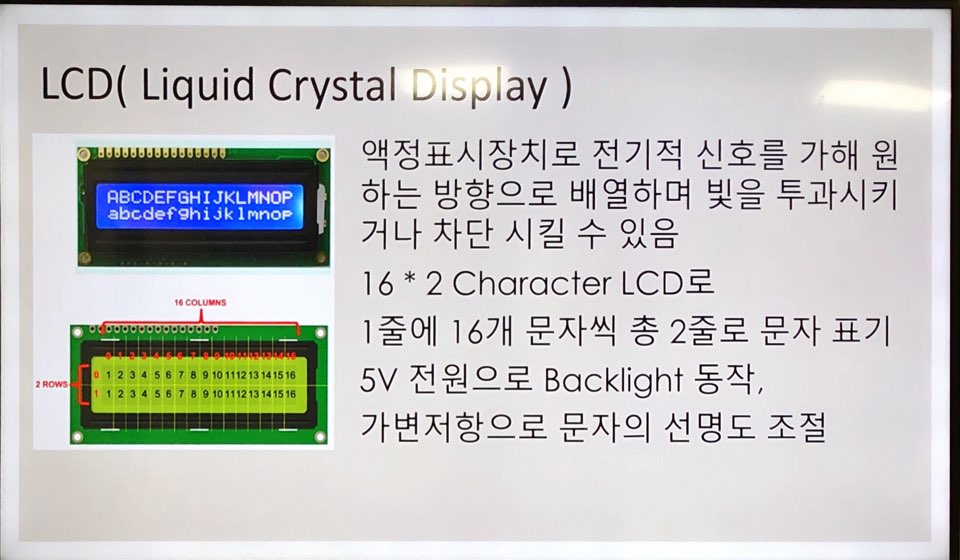

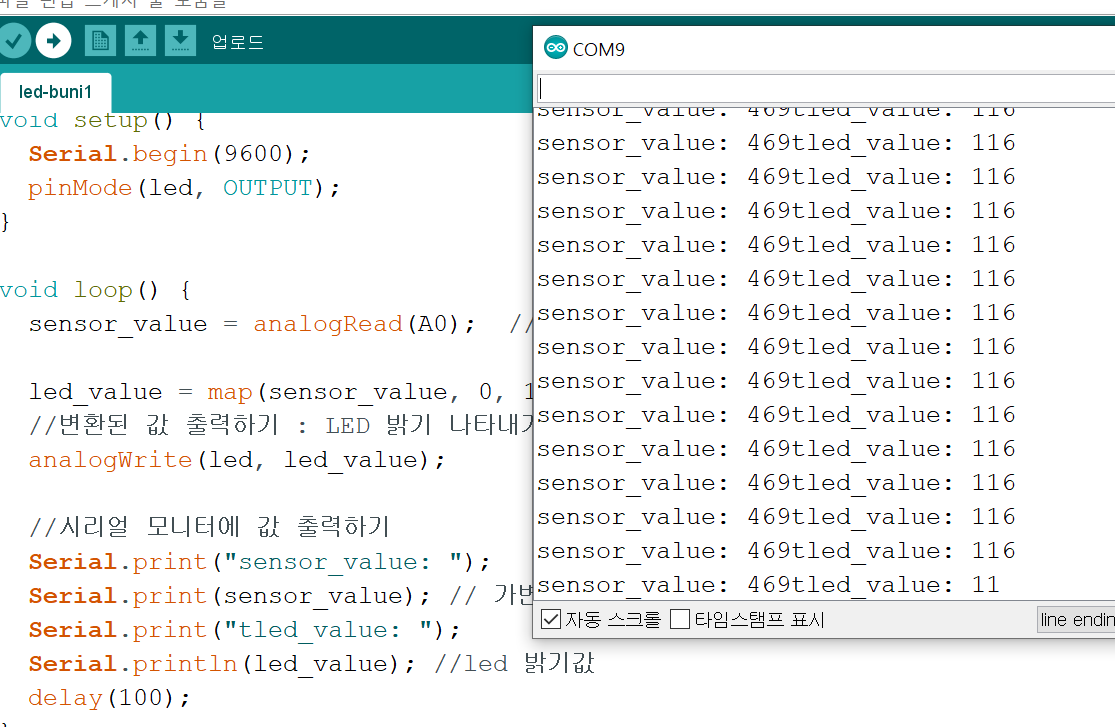

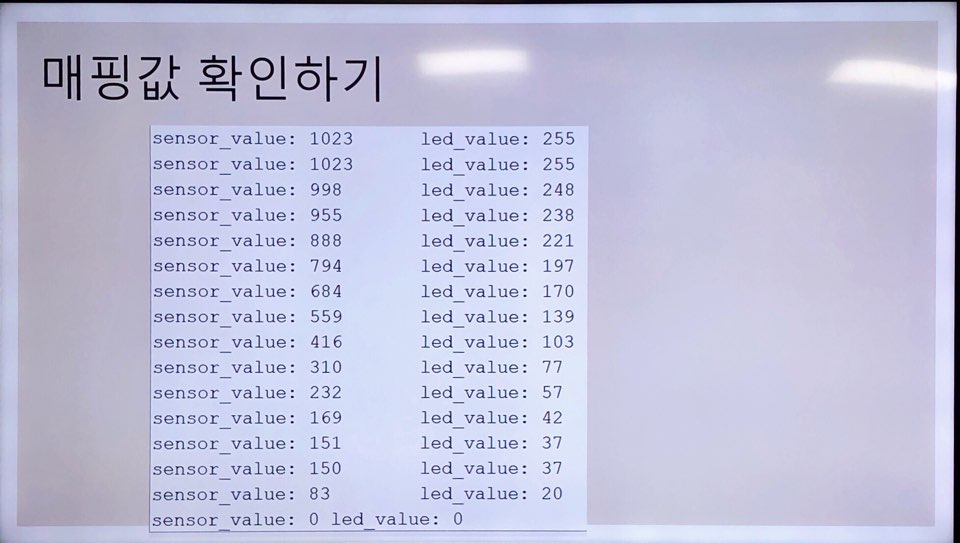

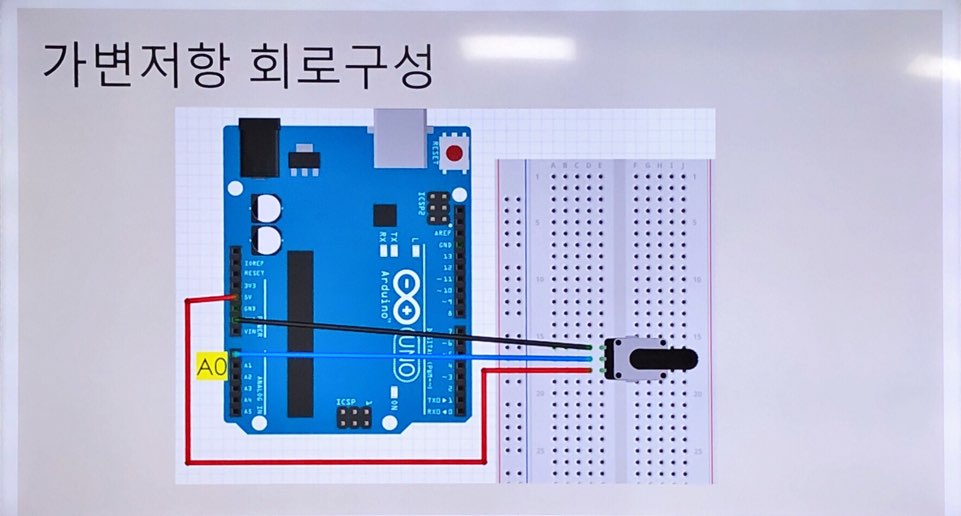

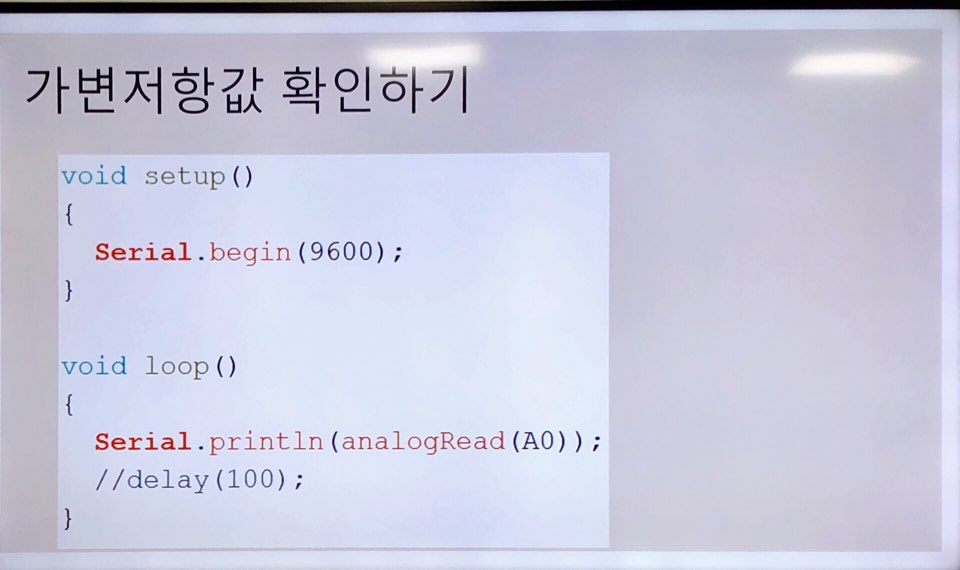

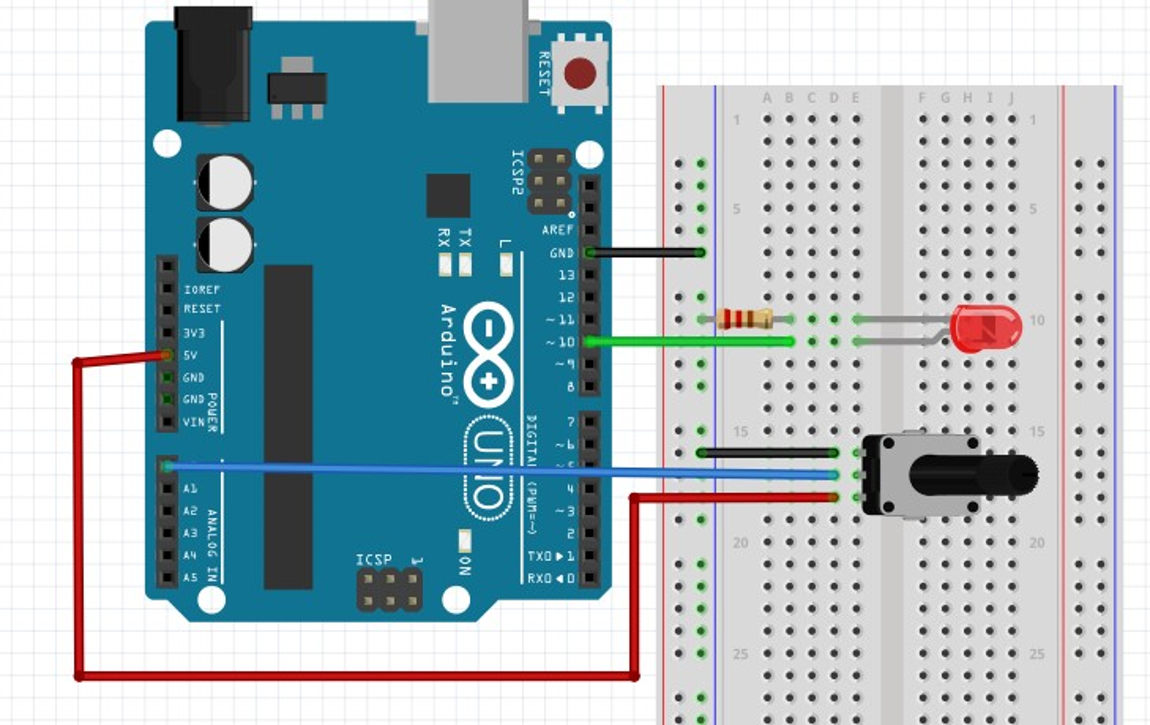

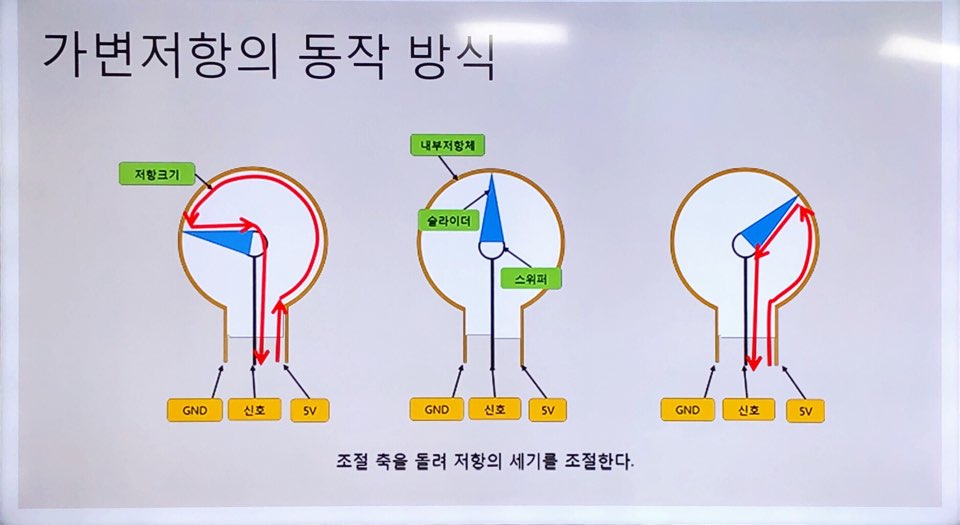

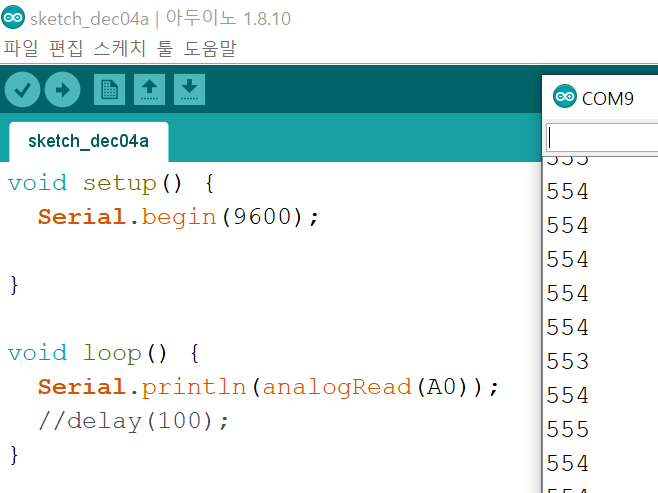

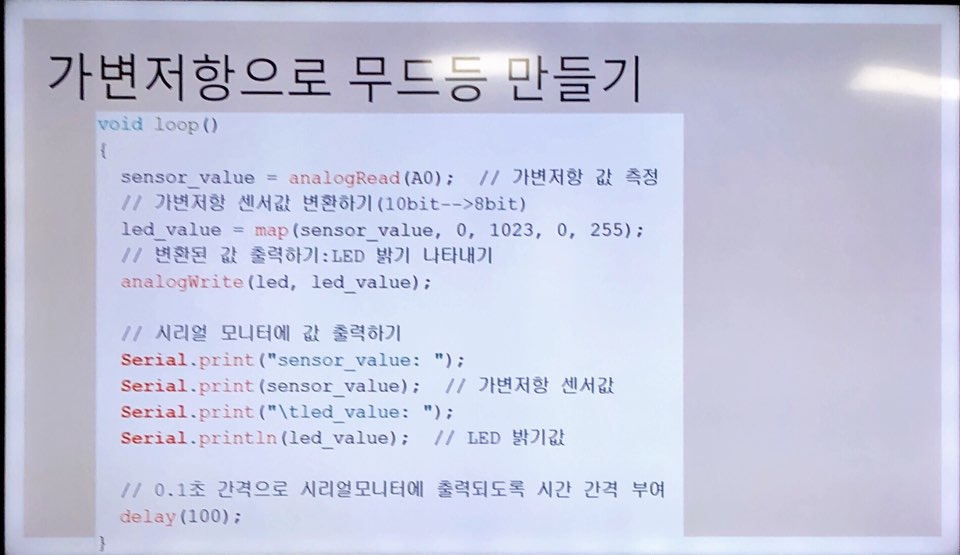

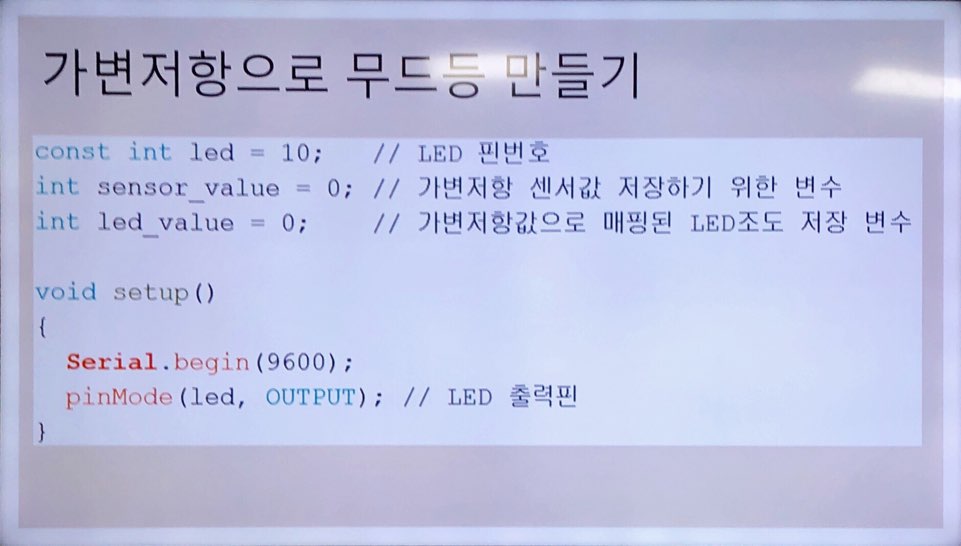

가변저항값 확인하기

1
2
3
4
5
6
7
8
9
void setup() {
  Serial.begin(9600);

}

void loop() {
  Serial.println(analogRead(A0));
  //delay(100);
}

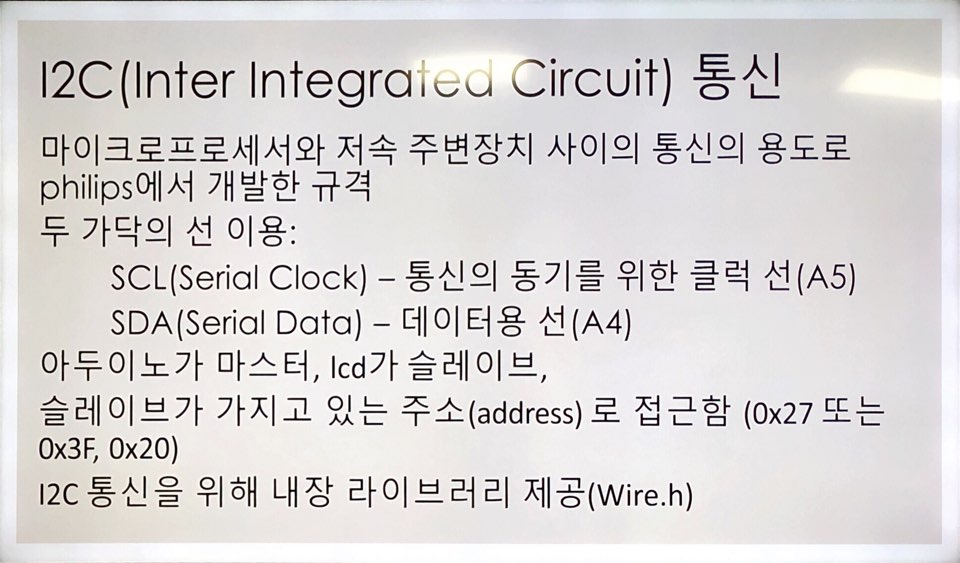

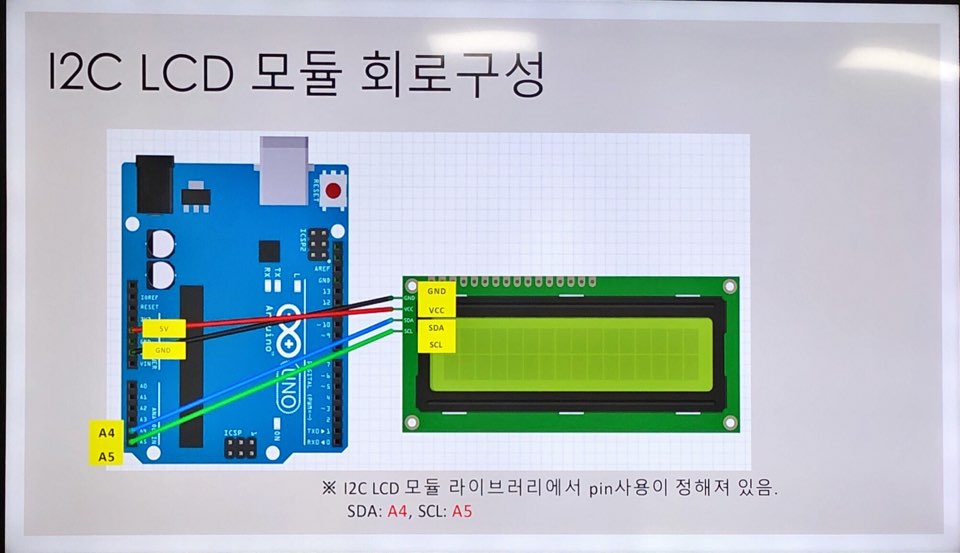

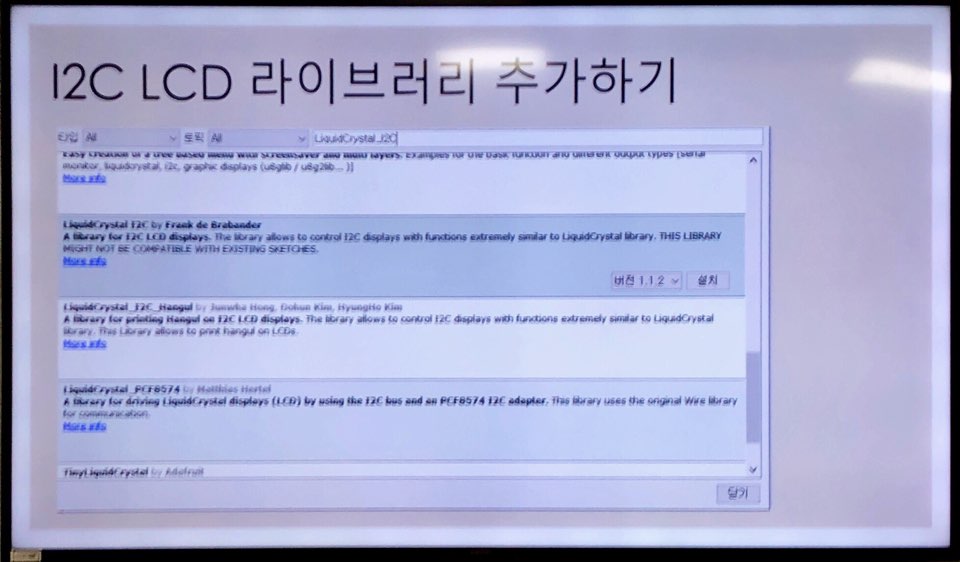

I2C 통신 https://m.blog.naver.com/darknisia/220669400101

I2C 주소 스캔하기

I2C_Scanner.zip
0.00MB

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
void setup()
  Wire.begin();
  Serial.begin(9600);
  while (!Serial);             // Leonardo: wait for serial monitor
  Serial.println("\nI2C Scanner");

void loop() {
  byte error, address;
  int nDevices;

  Serial.println("Scanning...");

  nDevices = 0
  for(address = 1; address < 127; address++ )
  {
    Wire.beginTransmission(address);
    error = Wire.endTransmission();

    if (error == 0)     {
      Serial.print("I2C device found at address 0x");
      if (address<16)
        Serial.print("0");
      Serial.print(address,HEX);
      Serial.println("  !");
      nDevices++
    }
    else if (error==4)      {
      Serial.print("Unknow error at address 0x");
      if (address<16)
        Serial.print("0");
      Serial.println(address,HEX);
    }
  }
  if (nDevices == 0
    Serial.println("No I2C devices found\n");
  else
    Serial.println("done\n");

  delay(5000);           // wait 5 seconds
}

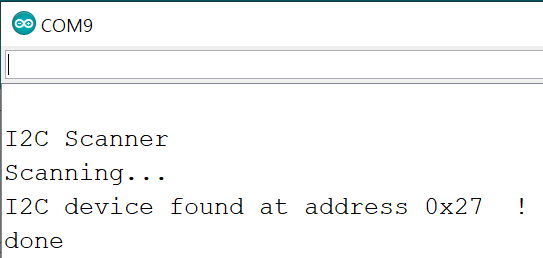

업로드 하고 시리얼 모니터를 켠다 (0x27 확인한다.)

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38

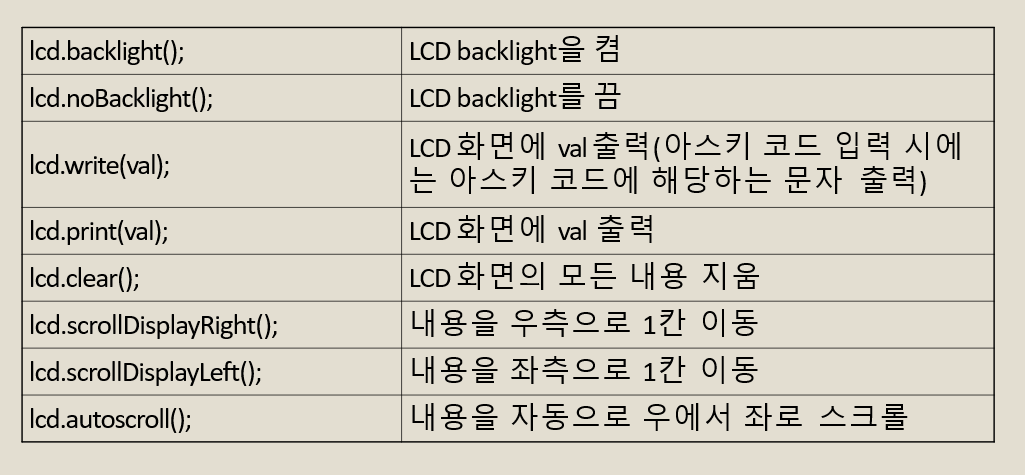

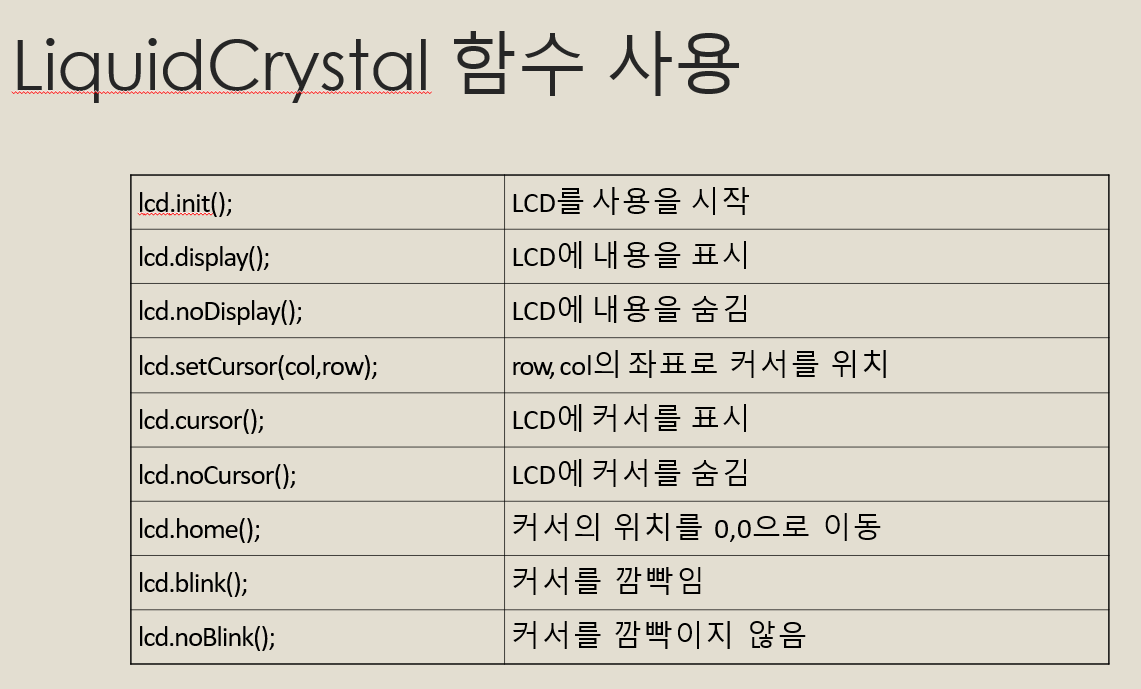

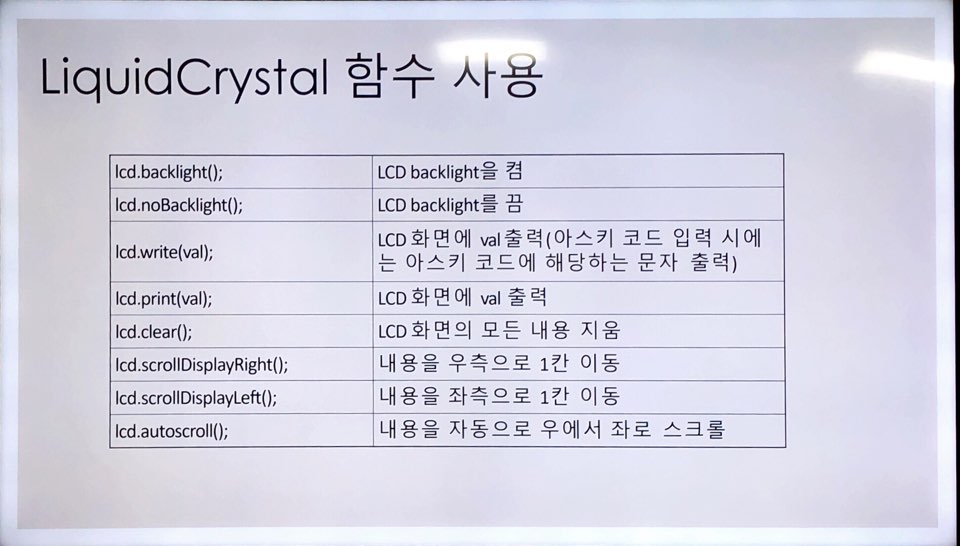

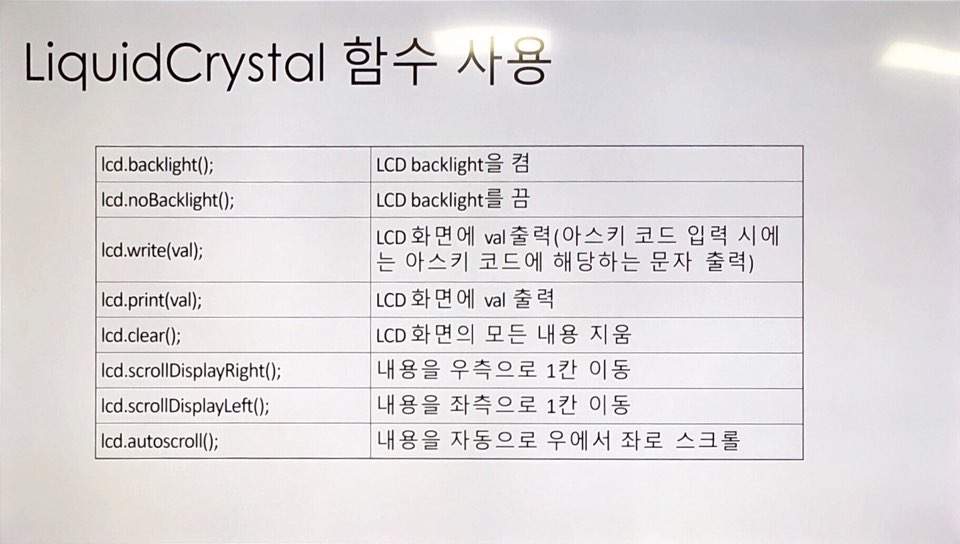

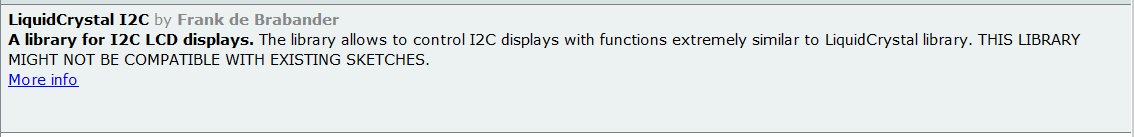

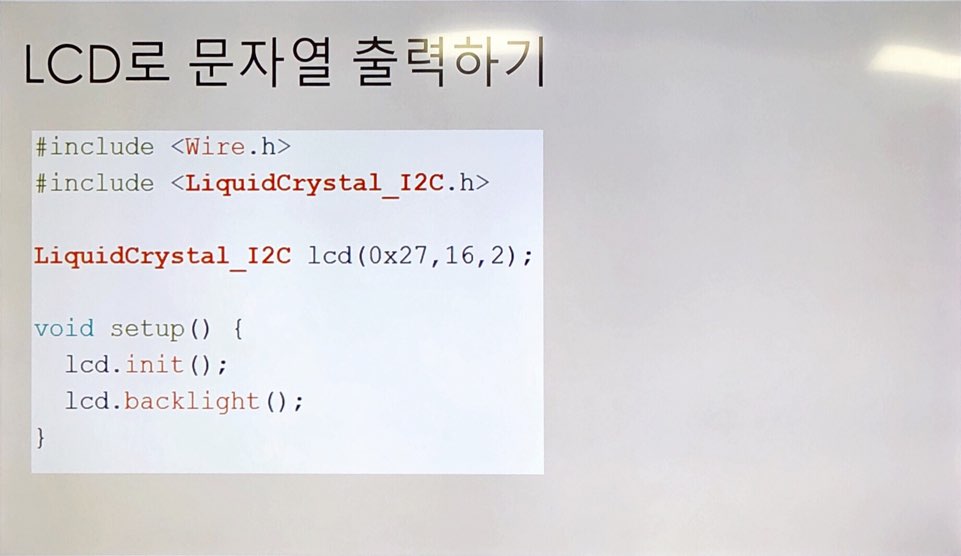

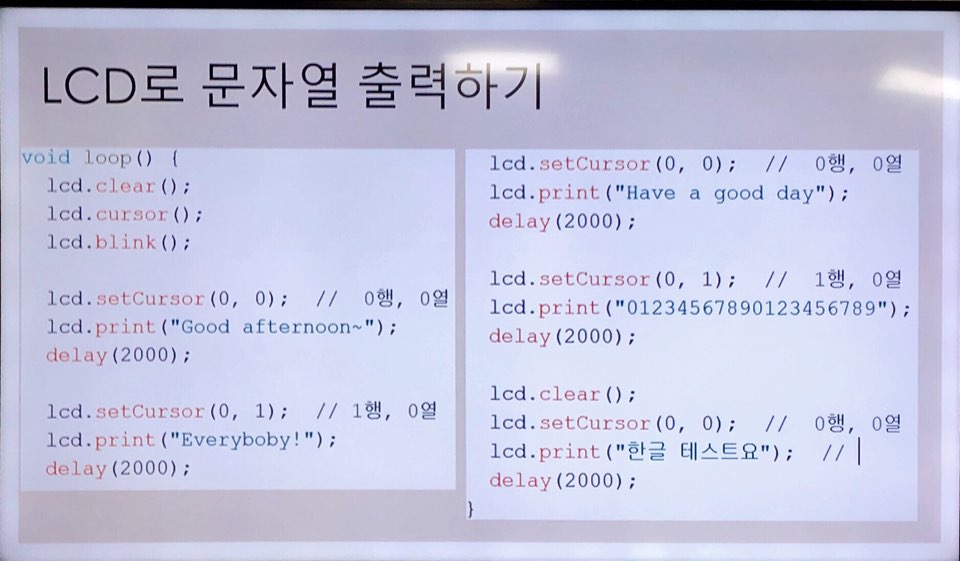

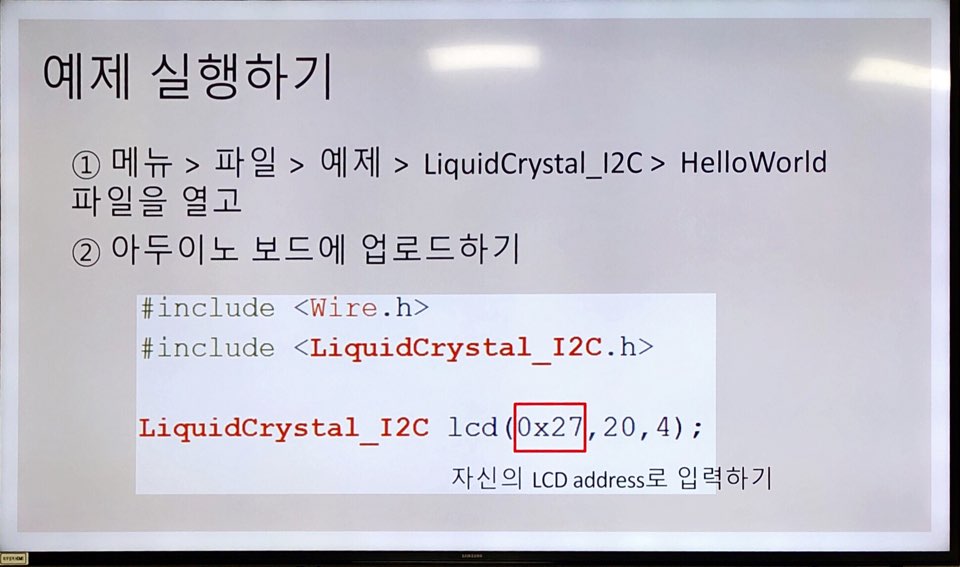

#include
#include

LiquidCrystal_I2C lcd(0x27162);

void setup() {
  lcd.init();
  lcd.backlight();

}

void loop() {
  lcd.clear();
  lcd.cursor();
  lcd.blink();

  lcd.setCursor(00); //0행, 0열
  lcd.print("Good morning~");
  delay(2000);

  lcd.setCursor(00); //0행, 0열
  lcd.print("Good afternoon~");
  delay(2000);

  lcd.setCursor(00); //0행, 0열
  lcd.print("Have a good time");
  delay(2000);

  lcd.setCursor(00); //0행, 0열
  lcd.print("01234567890123456789");
  delay(2000);

  lcd.clear();
  lcd.setCursor(00); //0행, 0열
  lcd.print("한글 나올까?");
  delay(2000);

}

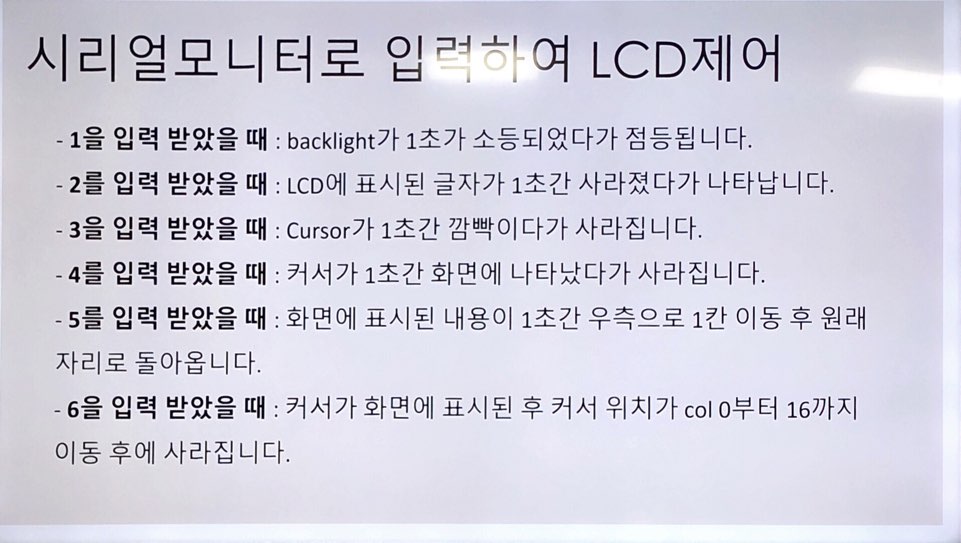

시리얼 모니터에서 입력받은 숫자를 lcd 화면에 출력하는 코드

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
/*

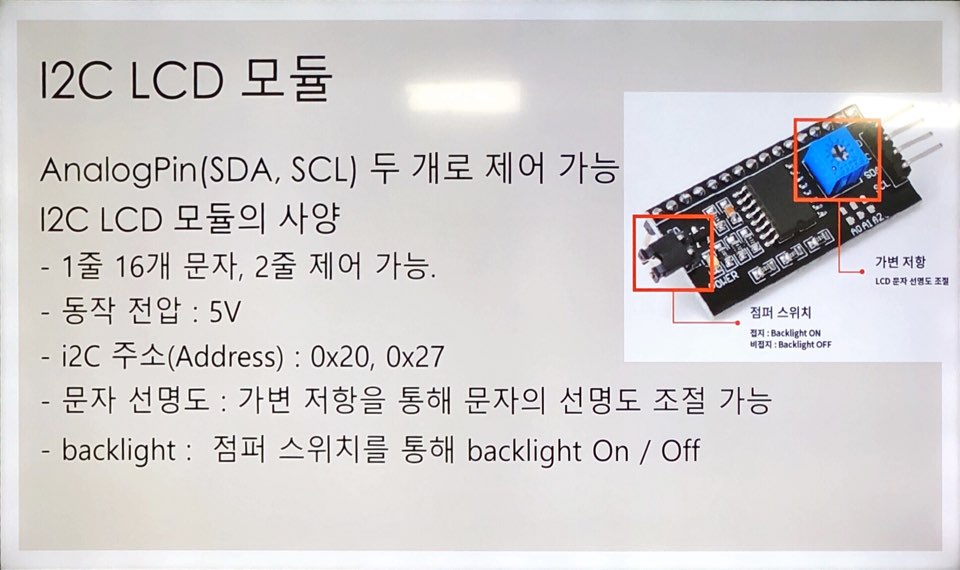

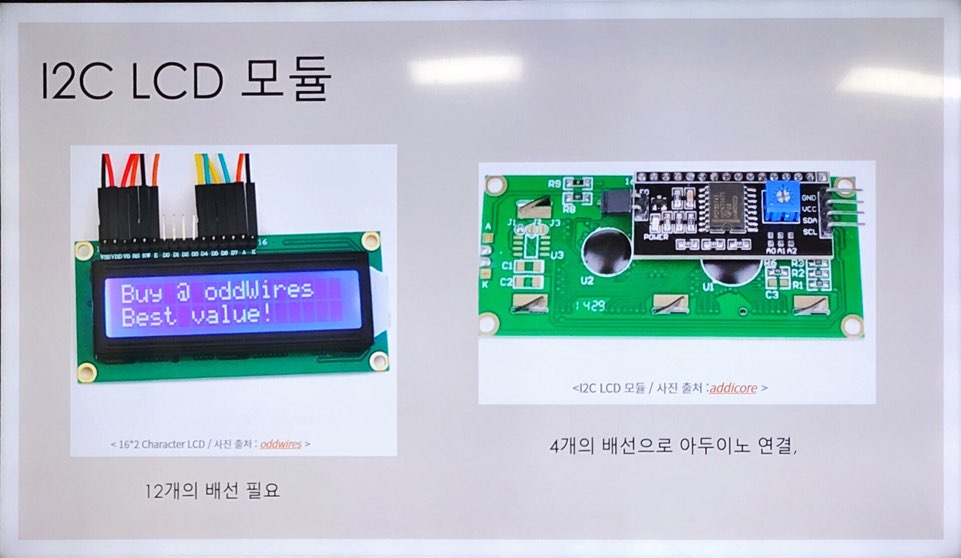

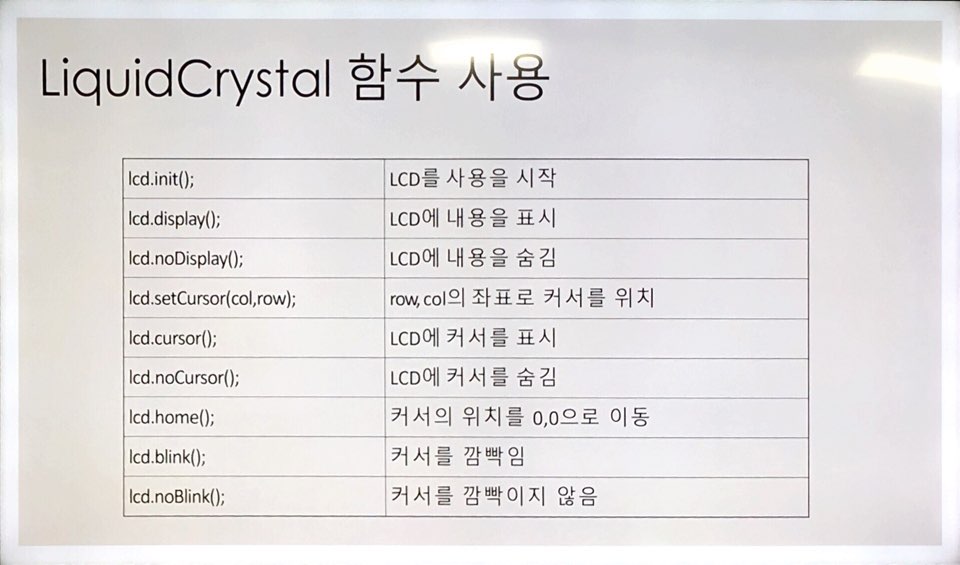

제목 : I2C LCD 제어하기
내용 : 시리얼 모니터를 통해 입력 받은 데이터로 LCD를 제어해보기

이 소스코드는 kocoafab에서 작성하였습니다.
소스코드 배포시에는 출처를 남겨주시기 바랍니다.

E mail : contact@kocoa.or.kr
*/

#include
#include

LiquidCrystal_I2C lcd(0x27162);  // I2C LCD 객체 선언

void setup()
{
  lcd.init(); // lcd를 사용을 시작합니다.
  Serial.begin(9600);
  lcd.print("Hello Everyone"); // lcd 화면에  출력
  lcd.home(); // cursor의 위치를 0,0으로 이동
}

void loop() {


  if (Serial.available()) {  //시리얼 모니터를 통해 들어오는 데이터가 있다면
    char data = Serial.read(); // 데이터를 data 변수에 저장

// baklight 테스트
    if (data == '1') {
      lcd.noBacklight();
      delay(1000);
      lcd.backlight();
    }

// Display 테스트 (글자 표시)
    if (data == '2') {
      lcd.noDisplay();
      delay(1000);
      lcd.display();
    }

// Cursor Blink 테스트
    if (data == '3') {
      lcd.blink();
      delay(1000);
      lcd.noBlink();
    }

// Cursor 표시 테스트
    if (data == '4') {
      lcd.cursor();
      delay(1000);
      lcd.noCursor();
    }

// Scroll 테스트
    if (data  == '5') {
      lcd.scrollDisplayRight();
      delay(1000);
      lcd.scrollDisplayLeft();
    }

// Cursor 위치 변경 테스트
    if (data  == '6') {
      lcd.home();
      lcd.cursor();
      for (int i = 0; i < 16; i++) {
        lcd.setCursor(i, 0);
        delay(100);
      }
      lcd.noCursor();
      lcd.home();
    }
  }
}

LCD-serialinput-LCDoutput.zip
0.00MB


거리센서의 거리값을 LCD 모니터에 출력하는 코드

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
#include
#include
LiquidCrystal_I2C lcd(0x27162);

const int trig = 4
const int echo = 3

void setup() {
  lcd.init();
  lcd.backlight();
  pinMode(trig, OUTPUT);
  pinMode(echo, INPUT);
  Serial.begin(9600);

void loop() {

  int cm = getDistance();  // 거리측정

  // 시리얼 모니터에 거리값 나타내기
  Serial.print(cm);
  Serial.println(" cm ");

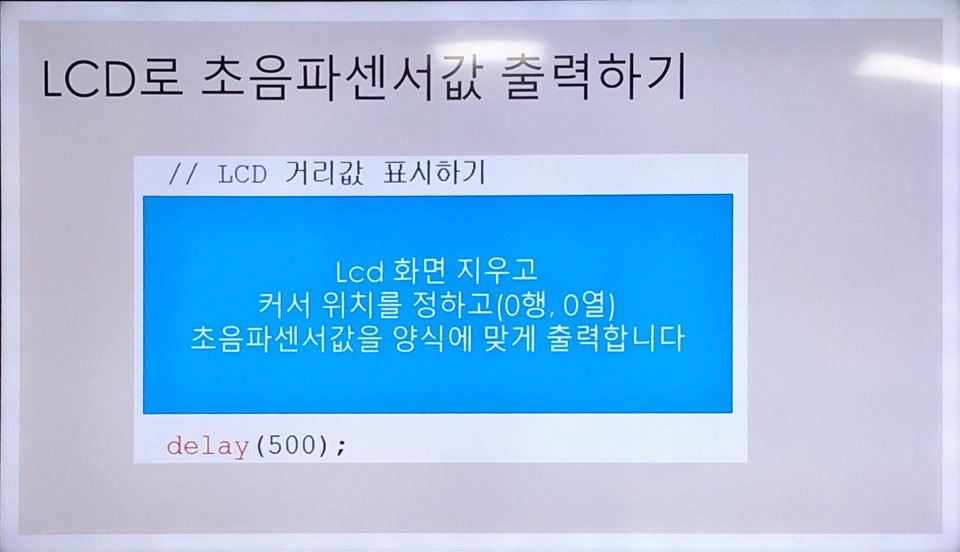

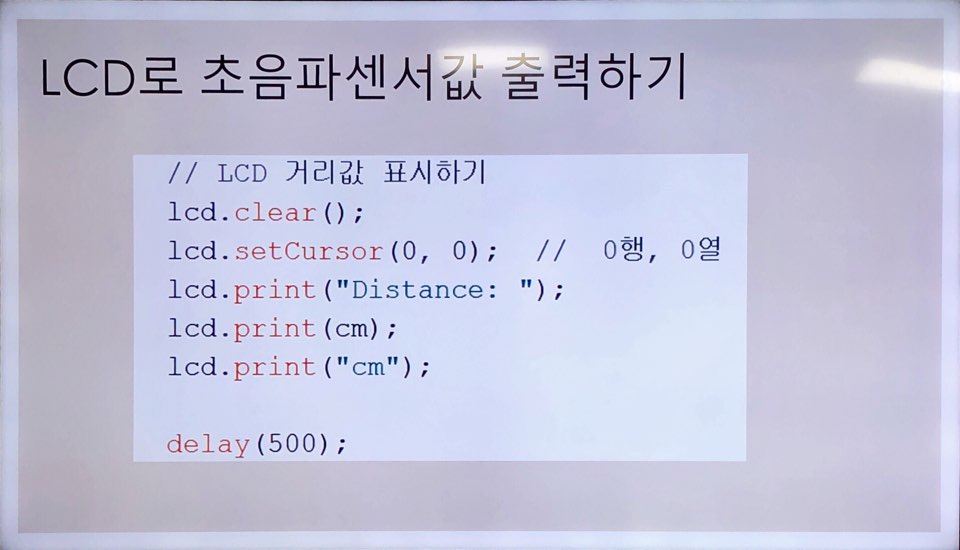

  // LCD 거리값 표시하기 코드완성하세요
  lcd.clear();
  lcd.setCursor(00);
  lcd.print("Distance:");
  lcd.print(cm);
  lcd.print("cm");
  delay(500);

int getDistance() { // 초음파센서로 거리측정하기
  digitalWrite(trig, LOW);
  digitalWrite(echo, LOW);
  delayMicroseconds(3);
  digitalWrite(trig, HIGH);
  delayMicroseconds(10);
  digitalWrite(trig, LOW);

  // 초음파로 거리측정(변환)
  long duration = pulseIn(echo, HIGH);  //초음파 읽기
  float distance = duration / 29 / 2;    //cm 단위로 변환

  return distance;
}

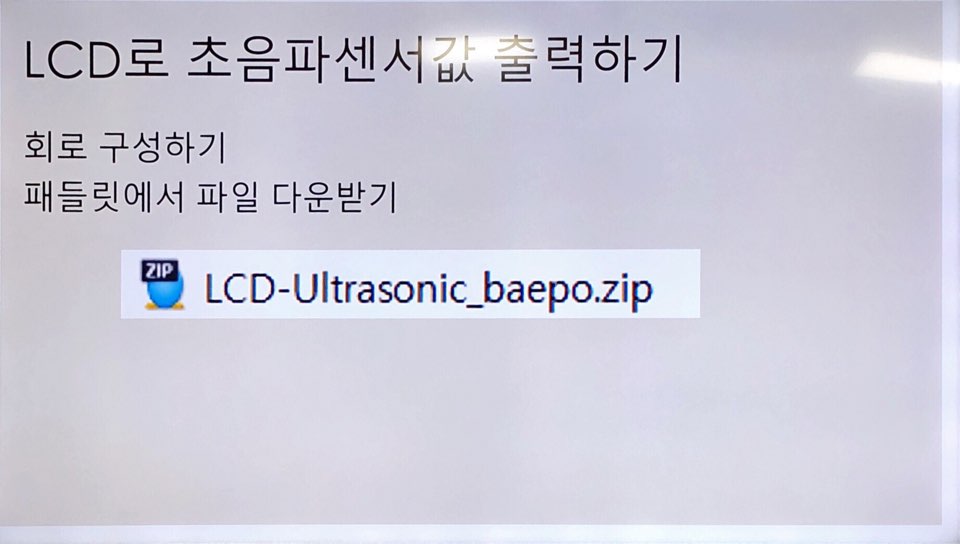

LCD-Ultrasonic_baepo.zip
0.00MB
