버튼(tact switch, 푸시버튼)

- 버튼을 누르면 두 개의 접촉부분을 연결시켜 전기를 흐르게 하는 부품

- 다리가 4개인 스위치는 같은 면에 있는 두 핀 또는 대각선의 두 핀을 사용한다.

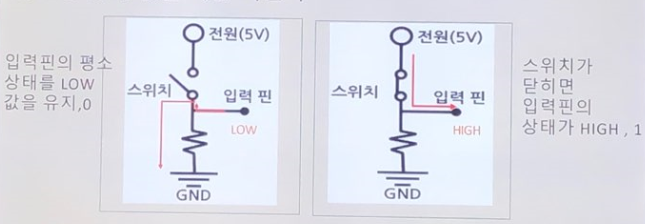

Pull down(풀다운)

void setup() {
  pinMode(8,INPUT);
  pinMode(13,OUTPUT);
  Serial.begin(9600);
}

void loop() {
 Serial.println(digitalRead(8));
digitalWrite(13,!digitalRead(8));
}



플로팅 상태 값을 다운 시킨다

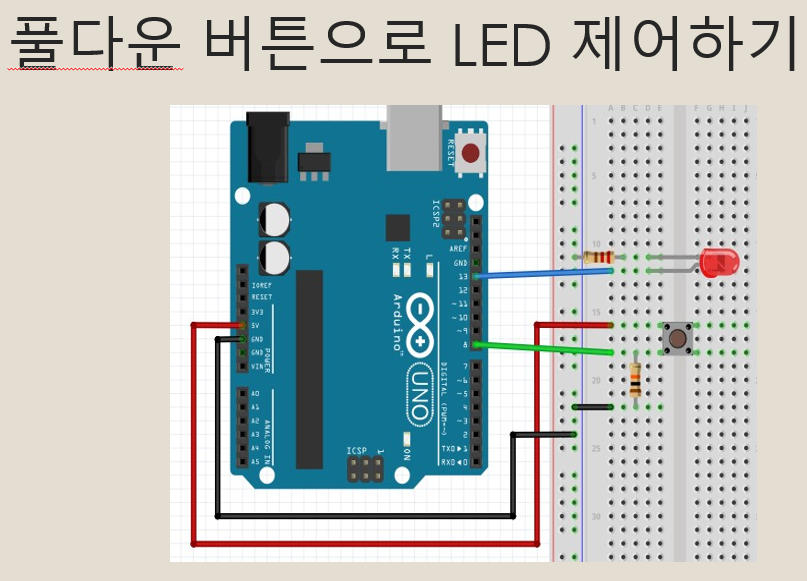

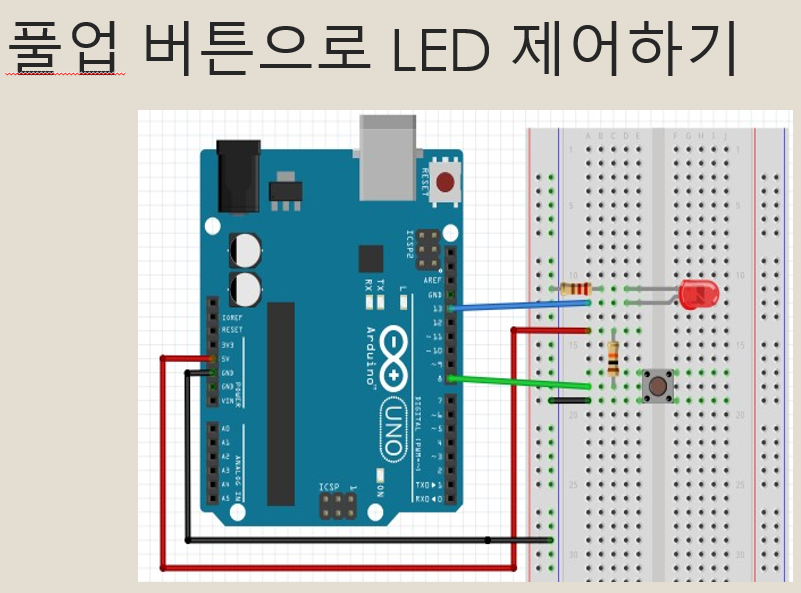

버튼 회로 구성하기

1. 방법 : 5V 연결 2. 방법 : GND에 연결

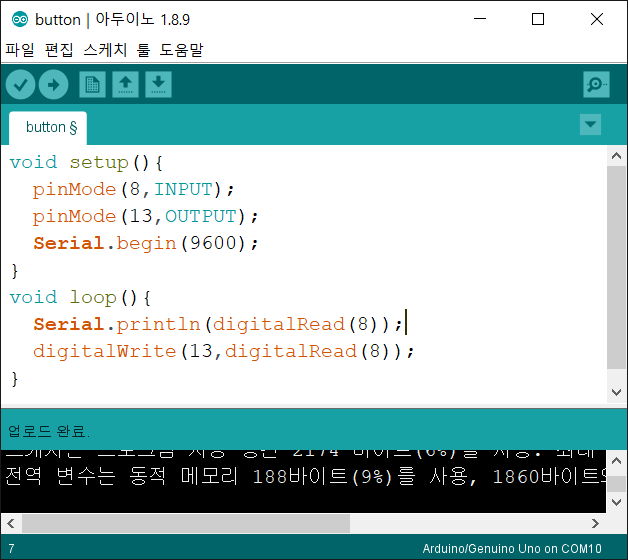

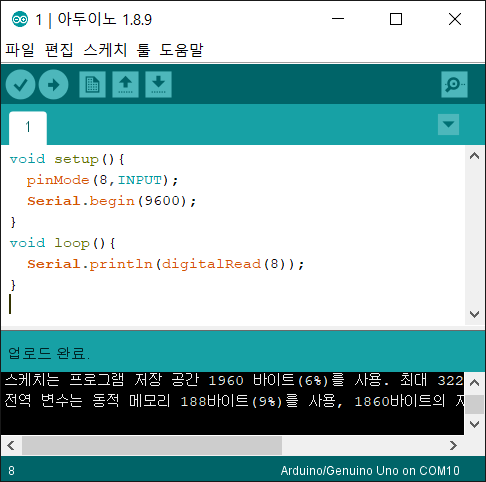

button.ino

0.00MB

갈검주 10K옴 사용하면 값이 정확하게 들어간다.

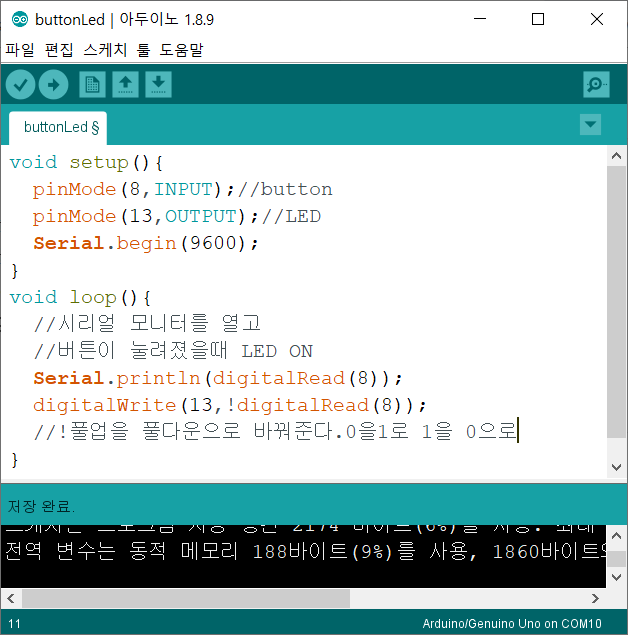

buttonLed.ino

0.00MB

Code

void setup(){
  pinMode(8,INPUT);//button
  pinMode(13,OUTPUT);//LED
  Serial.begin(9600);
}
void loop(){
  //시리얼 모니터를 열고 버튼이 눌려졌을때 LED ON
  Serial.println(digitalRead(8));
  digitalWrite(13,digitalRead(8));
}



0.3초 딜레이 준다.

토글스위치

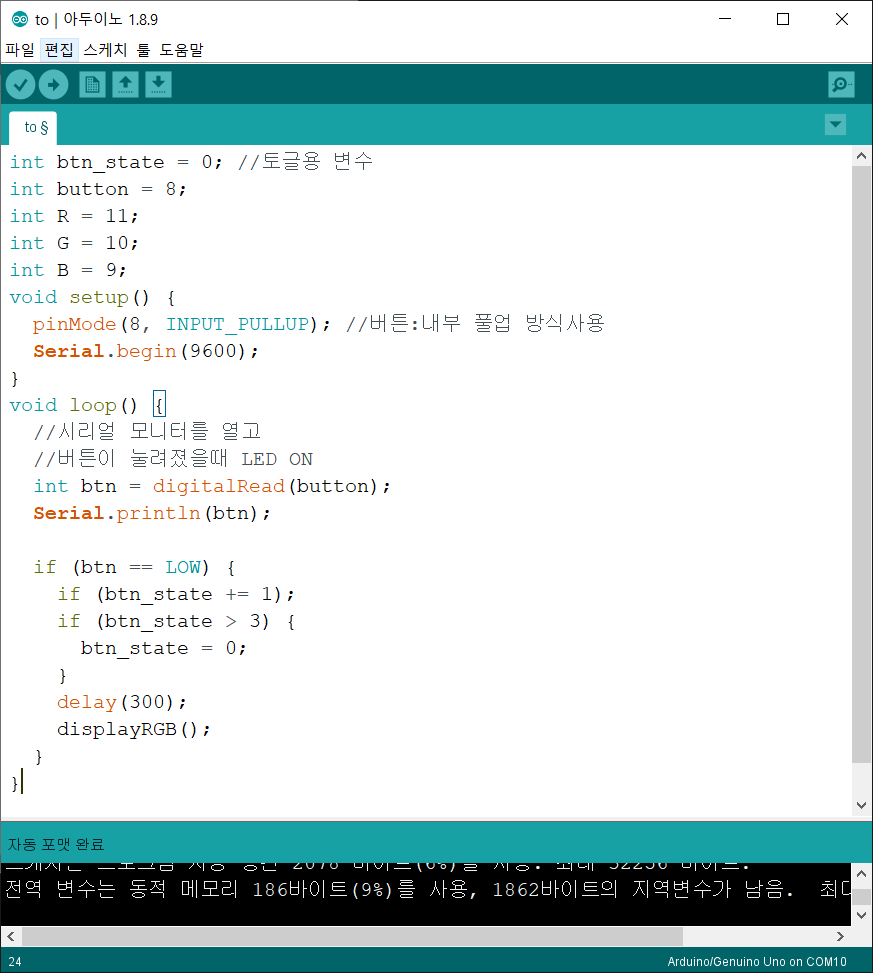

RGB LED를 토글 버튼으로 제어하기

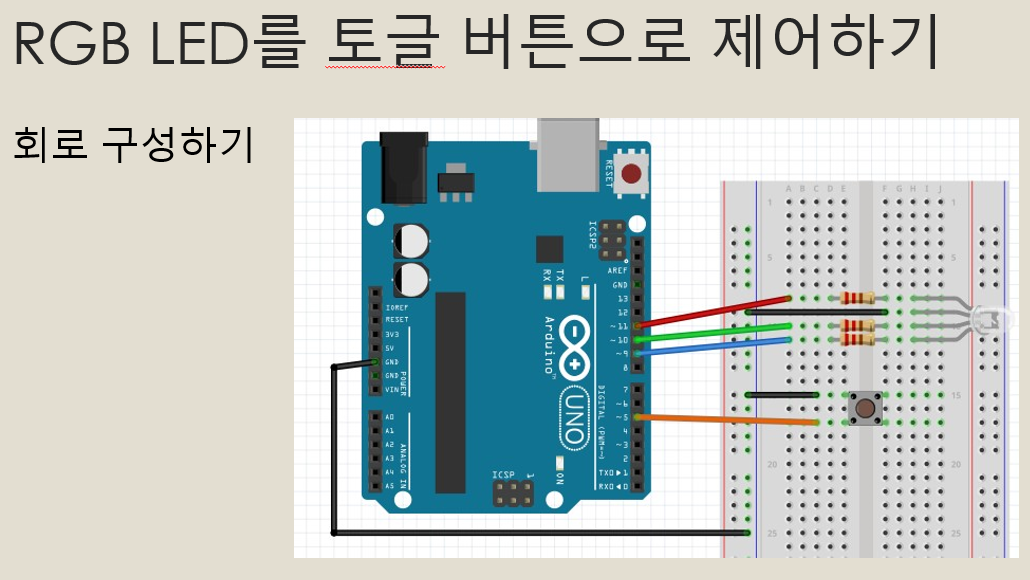

회로 구성하기

to.ino

0.00MB

RGB_Led.ino

0.00MB

실행동영상

---

LED가 빨강→초록→파랑 순으로 서서히 바뀌게 코딩하기(For문 사용)

RGB_Led2.ino

0.00MB

실행동영상

1차시_projectfiles.zip

0.00MB

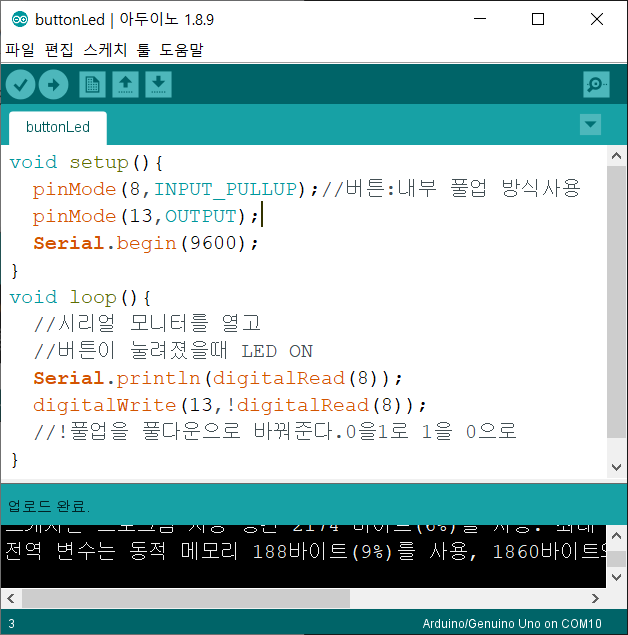

void setup(){
  pinMode(8,INPUT);//button
  pinMode(13,OUTPUT);//LED
  Serial.begin(9600);
}
void loop(){
  //시리얼 모니터를 열고 버튼이 눌려졌을때 LED ON
  Serial.println(digitalRead(8));
  digitalWrite(13,digitalRead(8));
  //풀업을 풀다운으로 바꿔준다. 0을1로 1을 0으로
}
